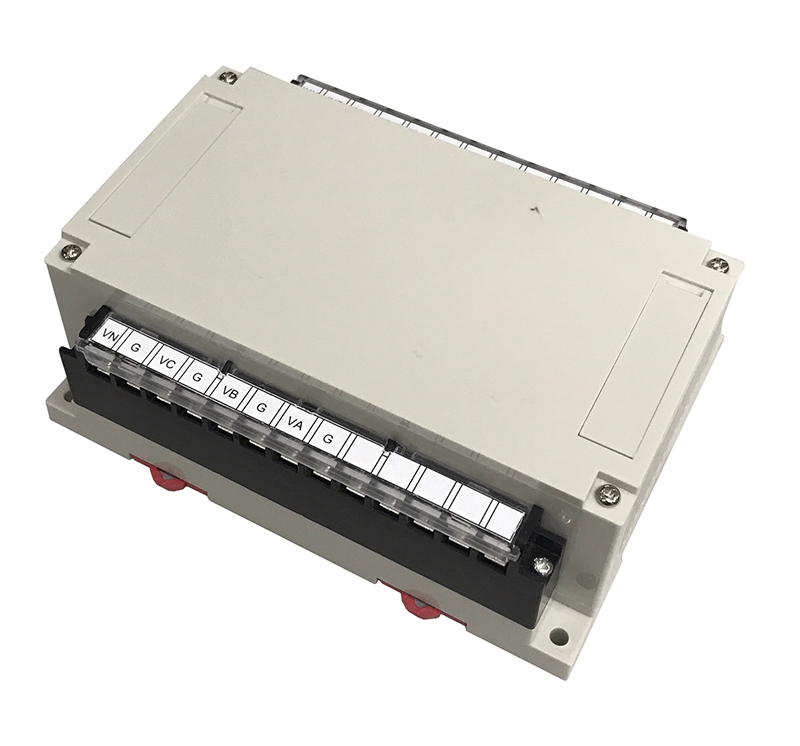

三相電能監測設備
產品特色
- 輸入電壓 : 100VAC~277VAC
- 基本電力參數量測及通訊功能
- 可應用於一般單、三相系統之電力監視量測、分析、儲存
- 具有完整的電力量測功能，包括電流、電壓、電量、瓦特、功因、瓦時、頻率，有效及無效電能計算
- RS485通訊介面，廣泛應用於遠端電力監視需求
- 支援Modbus標準通訊協定，應用彈性大
- 使用美商工業型IC方案, 並將板階信號與外部交流迴路隔離, 增加工業重電環境下的雜訊抑制能力
- 外型小巧，安裝簡易、成本低、使用彈性大

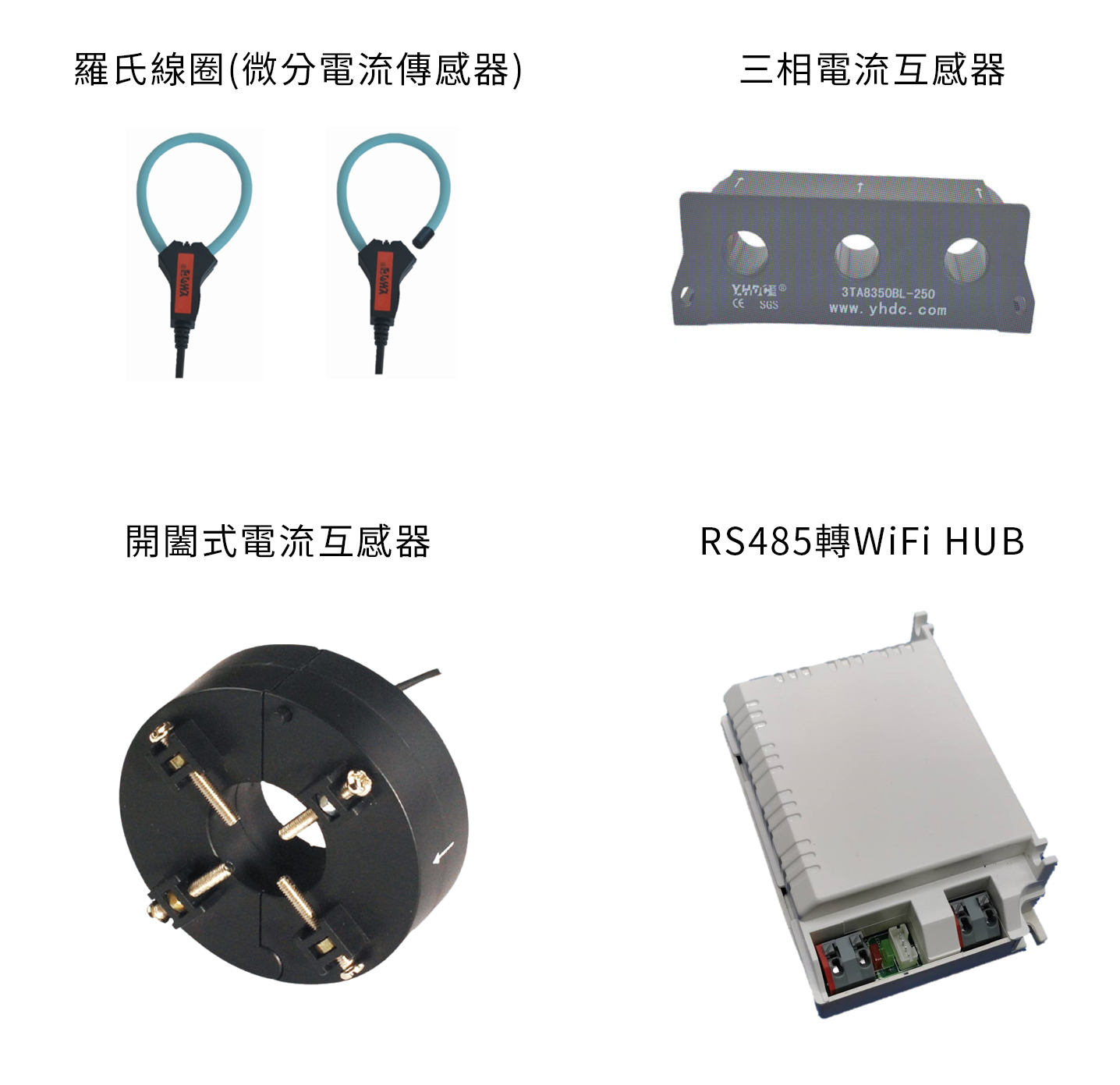

- 可搭配外接開口式CT，利於不停電作業
- 搭配軟性羅氏線圈CT不需積分器, 量測電流可達500KA
- 透過I2C介面可接各種不同的Sensor, 如溫濕度/CO2等
- 各型感測器的使用可增加工作環境的安全性

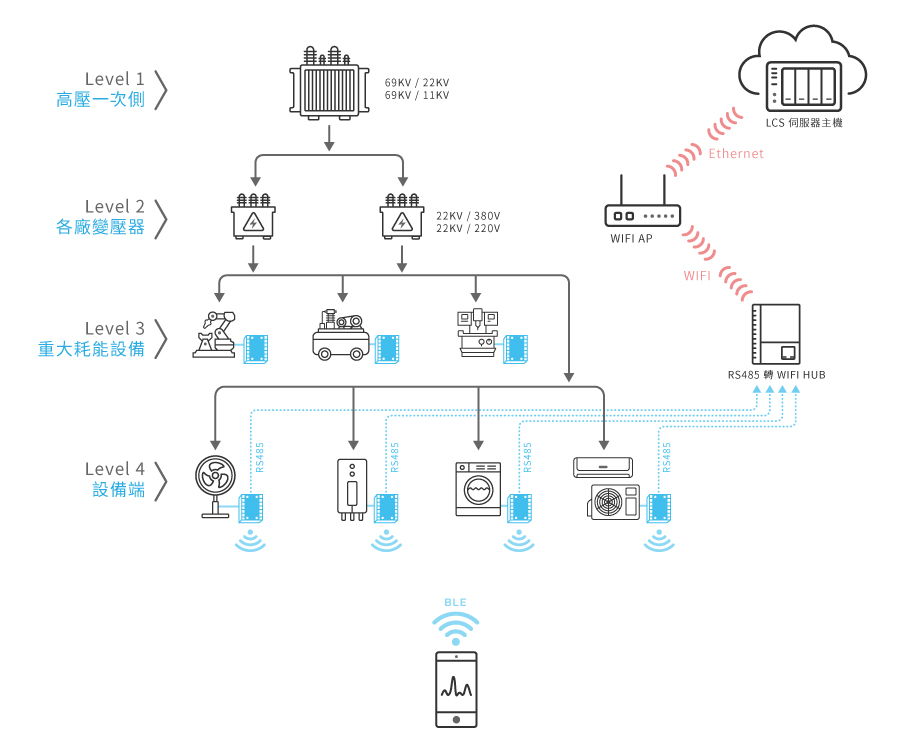

- 因應不同場域需求可將RS485通訊更改為WiFi通訊, 資料上傳雲端伺服器
- 不同的比流器規格參數可藉由手機APP設定進行調整, 韌體不需更改, 大幅增加各種不同場域的使用彈性
- 做為場域功率因素改善之參考, 減低線路損耗, 提升用電效率
- 藉由監測設備的三相用電, 可了解設備運作狀態及老化程度
- 手機電能圖形化便於即時掌握場域/設備耗電狀況
- 搭配雲端伺服器, 由耗能資料可計算場域用電是否超過契約容量, 為企業成本把關
- 可分析場域內用電分項占比, 了解能源使用流向
- 可分析工廠端生產產品單位用電成本與排碳量
- 各產線設備的用電資料可做為工廠產線稼動率的分析參考
- 與歷史用電資料比對分析, 評估未來耗能需求
- 即時異常通報, 提升管理效能
產品規格表-三相電能監測盒
| 量測接線模式 | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT |
| 精度 |
電壓：0.2%; 電流：0.2%; 功率因數：0.5%; 頻率：0.1%
電力/kW, kVAR, kVA：0.5 %
電能/kWh, kVARh, kVAh：0.5 %
|
| 量測電壓輸入 | 60-380V (線對線電壓) |
| 量測電流輸入 | 0mA-50mA |
| 消耗功率 | 1.68W/2.48VA ( 測試條件:電源220V，通訊埠皆在工作狀態 ) |
| 頻率 | 47-63Hz |
| BLE協定 | Bluetooth 5 Certified |
| BLE 頻率 | 2402 ~ 2480MHZ (GFSK, 40CH) |
| BLE天線 | PCB Antenna |
| 串列通訊 | RS485 Modbus protocol, 2 –wire,4800~512000bps |
| 認證規範與證號 |
FCC測試規範: IEEE Std C95.1/ 47 CFR §2.1091/ 47 CFR §1.1310
FCC認證證號:E5XBMAP02FC
NCC 認證證號: CCAN21Y10020T4
|
| 安裝方式 | 螺絲固定 |
| 尺寸(mm) | 155(L) × 110(W) × 59(H) |
| 重量 | 360g |
| 溫度 | 工作 ( -20 ~ 70 °C ) 儲存 (-25 ~ 70 °C) |
| 濕度 | 95%RH ( 無凝結 ) |
| 外殼材質 | ABS |

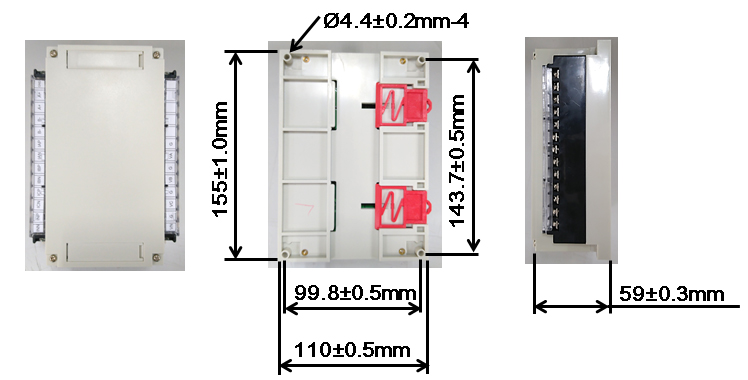

三相(單相)雲端電能監測盒尺寸:155(L) × 110(W) × 59(H)mm
尺寸圖如下:
尺寸圖如下:
產品規格表-RS485轉WiFi HUB
| 輸入電壓 | 100 ~ 277VAC 60HZ/50HZ |
| 額定電流輸入 | 0.02A ( @AC220V，通訊埠皆在工作狀態 ) |
| 消耗功率 | 1.5W ( @AC 220V，通訊埠皆在工作狀態 ) |
| WiFi 網路 | IEEE 802.11 b/g/n |
| WiFi 頻率 | 2412 ~ 2484MHZ ( BPSK / QPSK / 16QAM / 64QAM / DBPSK / DQPSK / CCK ) |
| WiFi Security | WEP/ WPA-PSK / WPA2-PSK |
| WiFi 天線 | PCB Antenna |
| BLE 協定 | Bluetooth 5 Certified |
| BLE天線 | PCB Antenna |
| 串列通訊 | RS485 Modbus protocol, 2 –wire,4800~512000bps |
| 認證規範與證號 |
WiFi CE測試規範 : EN 62311:2008/ EN 60950-1/ EN 301 489-1,489-17/ EN 300 328 V2.1.1
WiFi FCC測試規範 : 15C
WiFi FCC認證證號 : 2AHMRESP12S
BLE FCC測試規範 : IEEE Std C95.1/ 47 CFR §2.1091/ 47 CFR §1.1310
BLE FCC認證證號 :E5XBMAP02FC
BLE NCC 認證證號 : CCAN21Y10020T4
|
| 安裝方式 | 螺絲固定 |

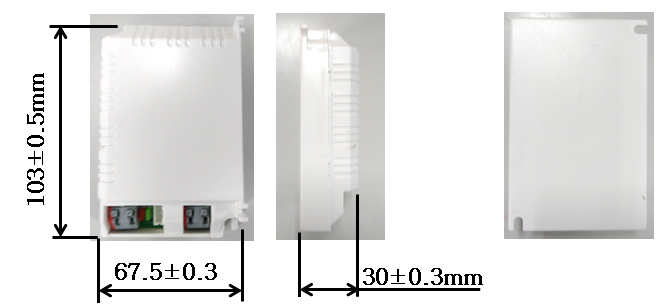

| 尺寸(mm) | 103(L) × 65.7(W) × 30(H) mm |
| 重量 | 93g |
| 溫度 | 工作 ( -20 ~ 70 °C ) 儲存 ( -25 ~ 70 °C) |
| 濕度 | 95%RH ( 無凝結 ) |
| 外殼材質 | ABS |
三相(單相)雲端電能監測盒尺寸:155(L) × 110(W) × 59(H)mm
尺寸圖如下:
尺寸圖如下:
